Thiết lập tiêu chuẩn mới cho ngành đo đạc bản đồ kỹ thuật số. DJI Matrice 4D (M4D) là cỗ máy bay không người lái trắc địa (Photogrammetry Drone) thế hệ mới, kết hợp hoàn hảo giữa thiết kế khí động học siêu nhẹ và cụm camera 3 ống kính mạnh mẽ nhất trong phân khúc.
Không chỉ là một chiếc Flycam vận hành thủ công xuất sắc với bộ điều khiển DJI RC Plus, Matrice 4D còn được thiết kế đặc biệt để tương thích 100% với hệ thống trạm sạc tự động DJI Dock 3. Sự kết hợp này mang lại quy trình làm việc tự động hóa hoàn toàn, giúp doanh nghiệp liên tục cập nhật dữ liệu sa bàn 3D và tiến độ công trường mà không cần nhân sự trực tiếp tại hiện trường.
Cụm 3 Camera
Wide 20MP (4/3 CMOS) có màn trập cơ học, kết hợp Camera Medium Tele 48MP và Tele 48MP zoom xa.
54 Phút Bay
Hiệu suất bay bền bỉ giúp bao phủ diện tích lên tới 2.5 km² chỉ trong một lần sạc đầy duy nhất.
RTK & O4 Enterprise
Định vị sai số cực thấp dưới 3cm. Truyền sóng xa 20km kết nối ổn định dù trong khu vực nhiều rào cản.

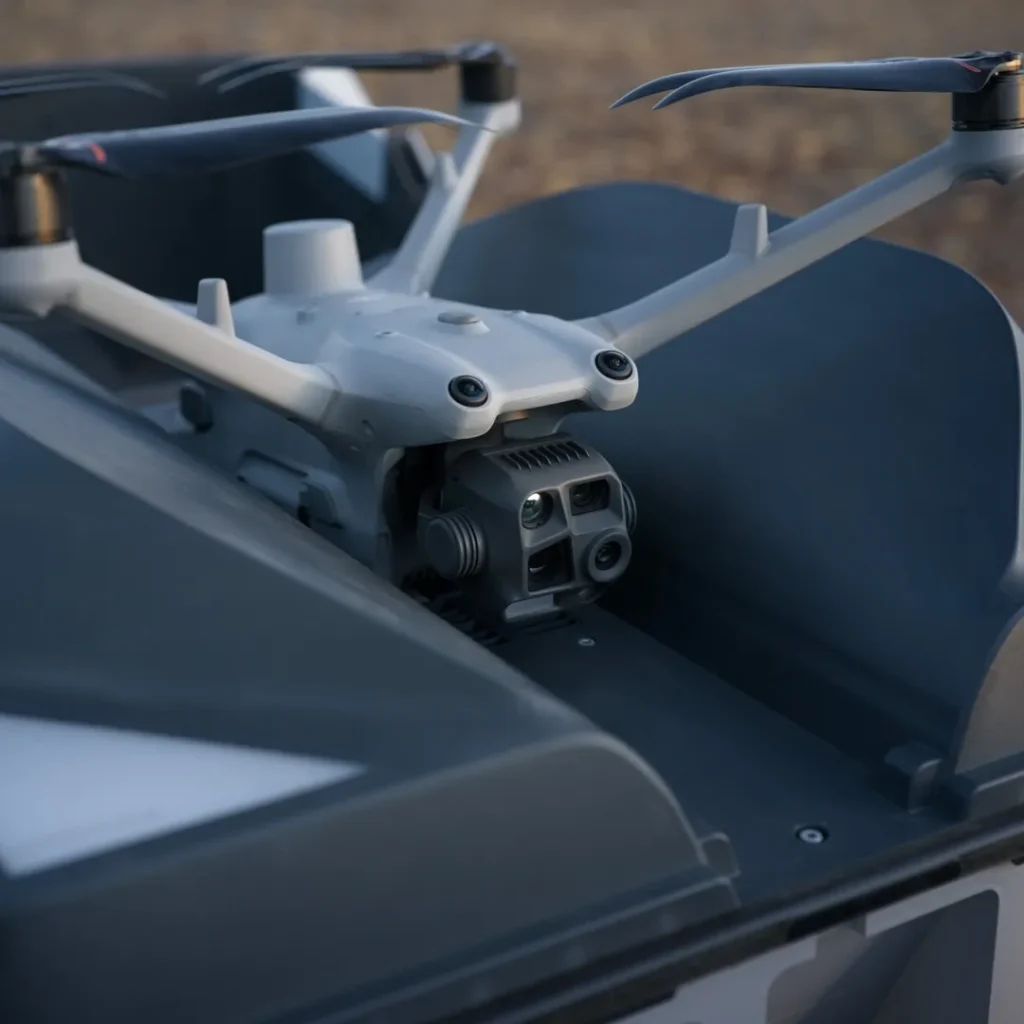

1. Cụm 3 Camera đỉnh cao: Cảm biến 4/3 CMOS & Màn trập cơ học
Trái tim của Matrice 4D nằm ở cụm camera được thiết kế chuyên biệt cho ngành bản đồ (Photogrammetry):
- Camera Góc Rộng (Wide Camera): Sử dụng cảm biến 4/3 CMOS độ phân giải 20MP kích thước điểm ảnh lớn (3.3μm). Đặc biệt, hệ thống sử dụng Màn trập cơ học (Mechanical Shutter) với tốc độ 1/2000s, loại bỏ hoàn toàn hiệu ứng méo hình (Rolling Shutter) khi bay quét ở tốc độ cao.
- Camera Medium Tele & Tele: Trang bị 2 cảm biến 48MP hỗ trợ thu phóng quang học đa mức độ. Khả năng này biến M4D không chỉ là máy bay đo đạc mà còn là thiết bị kiểm tra ngoại quan (Inspection) hoàn hảo để soi vết nứt trên các tháp giải nhiệt hoặc tuabin gió.
2. Định vị RTK & TimeSync: Độ chính xác Centimet không cần GCP
Để đảm bảo các mô hình 3D tạo ra khớp 100% với tọa độ thực tế, Matrice 4D tích hợp mô-đun RTK kép trên lưng máy bay. Kết hợp với mạng lưới trạm D-RTK 3 hoặc dịch vụ mạng CORS, máy bay đạt sai số cực nhỏ: 1cm + 1ppm (Ngang) và 1.5cm + 1ppm (Dọc).
Công nghệ đồng bộ hóa thời gian TimeSync sẽ khóa chặt thời gian của camera, bộ điều khiển bay và mô-đun RTK ở cấp độ micro giây (microsecond). Nhờ đó, tâm của cảm biến ảnh được gán chính xác vào tọa độ thu được, giúp các kỹ sư bản đồ loại bỏ hoàn toàn bước đặt Điểm kiểm soát mặt đất (GCP) đầy tốn kém và mệt mỏi.

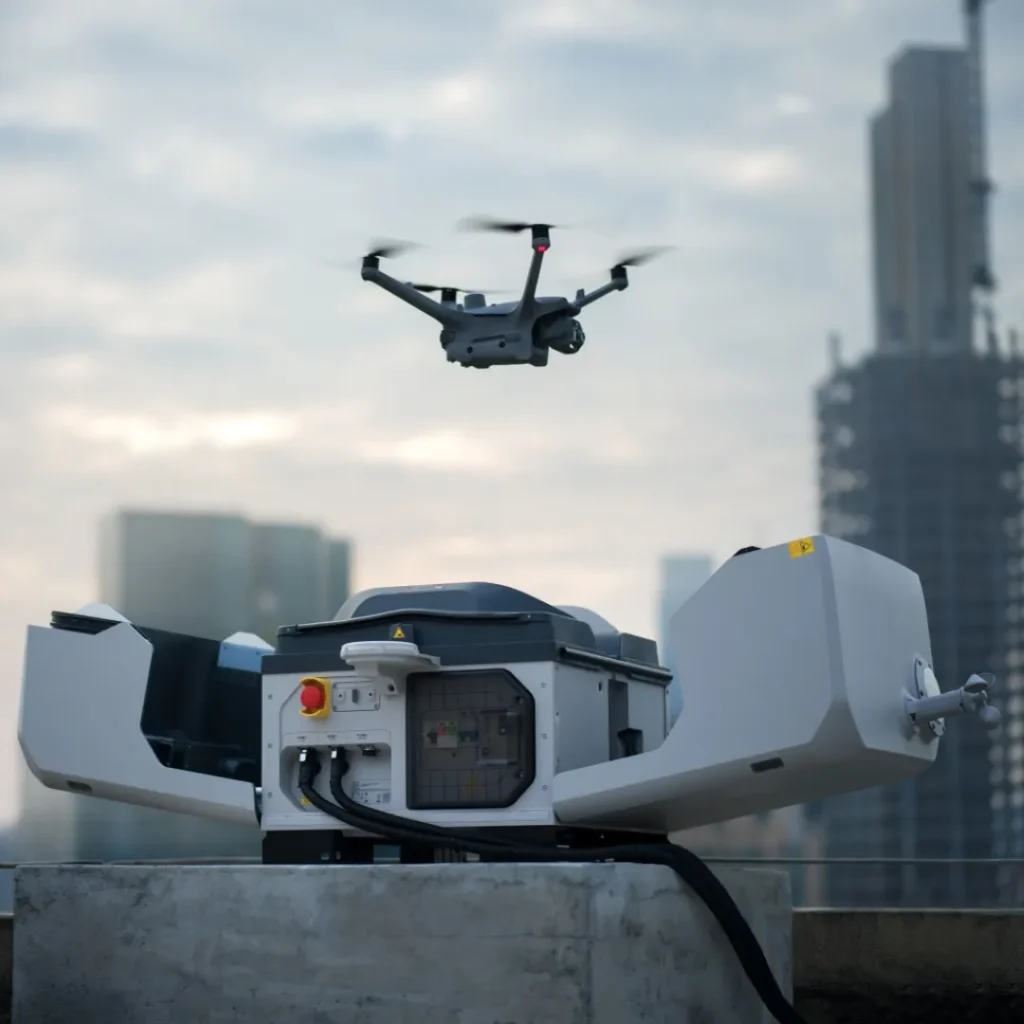

3. Tự động hóa với DJI Dock 3 & An toàn bay 360 độ
DJI Matrice 4D được chế tạo để trở thành một phần của hệ thống DJI Dock 3. Bạn có thể sử dụng ứng dụng FlightHub 2 để thiết lập lịch bay tự động quét công trường mỗi sáng. M4D sẽ tự động cất cánh từ trạm Dock, thực hiện quỹ đạo bay 3D (Smart Oblique) để chụp các góc cạnh của tòa nhà, sau đó quay về sạc và đẩy dữ liệu lên máy chủ để dựng bản đồ ngay lập tức.
Máy bay được bảo vệ bởi 6 cảm biến thị giác kép (Omnidirectional Obstacle Sensing) và radar hồng ngoại, đạt chuẩn kháng nước IP55. Dù trời đang mưa phùn nhẹ hay gió giật cấp 6, Matrice 4D vẫn hoàn thành xuất sắc nhiệm vụ đo đạc của mình.
4. Bảng thông số kỹ thuật DJI Matrice 4D
Để đáp ứng cường độ làm việc liên tục tại các đại công trường và khu mỏ rộng lớn, DJI Matrice 4D mang trong mình cấu trúc phần cứng siêu việt. Từ hệ thống truyền sóng O4 Enterprise cực khỏe cho đến khả năng chống chịu thời tiết khắc nghiệt, dưới đây là chi tiết thông số làm nên tên tuổi của siêu phẩm trắc địa này:
| Tính năng kỹ thuật | Chi tiết cấu hình |
|---|---|
| Môi trường triển khai | Bay thủ công (DJI RC Plus) hoặc Tự động hoàn toàn (DJI Dock 3) |
| Camera Wide (Trắc địa) | 4/3 CMOS, 20MP, Màn trập cơ học (1/2000s), Interval chụp nhanh 0.7s |
| Camera Tele & Medium Tele | Cảm biến 48MP, Phục vụ kiểm tra chi tiết công trình (Inspection) |
| Thời gian bay / Tầm truyền sóng | Tối đa 54 phút / O4 Enterprise phạm vi 20 km |
| Công nghệ Định vị | RTK kép tích hợp sẵn, Hỗ trợ TimeSync đồng bộ Microsecond |
| Tiêu chuẩn bảo vệ | IP55. Hoạt động từ -20°C đến 50°C. Cánh quạt chống bám băng tuyết. |
5. Giải pháp Đo đạc & Trắc địa B2B tại A Drone
- ✅ Quy trình “End-to-End”: Cung cấp bộ giải pháp hoàn thiện: Máy bay Matrice 4D + Phần mềm lập bản đồ DJI Terra + Trạm định vị D-RTK 3 để có được bản đồ 3D độ chính xác cao nhất.
- ✅ Tích hợp DJI Dock: Nhận khảo sát, thi công hạ tầng và lắp đặt trạm DJI Dock 3 cùng Matrice 4D cho các đại công trường, khu công nghiệp và hầm mỏ khai thác.
- ✅ Đào tạo bay Mapping thực chiến: Hướng dẫn thiết lập đường bay 2D, 3D Oblique (Chụp xiên) và Corridor (Đo dọc tuyến đường) trên ứng dụng DJI Pilot 2.
- ✅ Cấp phép bay dự án: Hỗ trợ các công ty xây dựng làm thủ tục xin giấy phép bay Flycam tại khu vực dự án.
