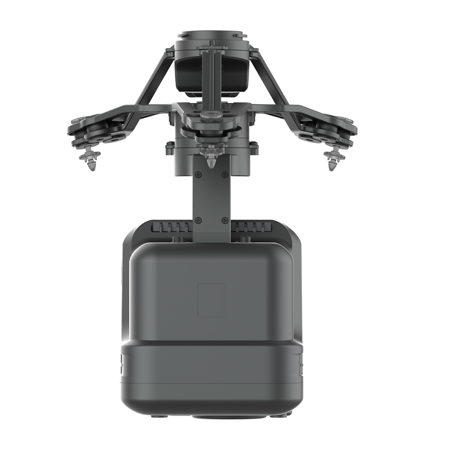

Định hình lại cách thức doanh nghiệp số hóa thế giới thực. GDU PLI01 LiDAR là hệ thống quét Laser 3D (Light Detection and Ranging) chuyên dụng trên không, được chế tạo để biến những nền tảng bay công nghiệp (như GDU S400E) thành những cỗ máy trắc địa và lập bản đồ siêu chính xác.
Không bị phụ thuộc vào điều kiện ánh sáng như camera quang học thông thường, GDU PLI01 chủ động phát ra hàng trăm ngàn xung laser mỗi giây để đo đạc khoảng cách. Công nghệ này cho phép tia laser đâm xuyên qua các khe hở của thảm thực vật rậm rạp, thu thập chính xác tọa độ của mặt đất. Đây là công cụ không thể thay thế trong ngành lâm nghiệp, quản lý lưới điện cao thế, khảo sát địa chất và quy hoạch đô thị thông minh.
Đám Mây Điểm 3D
Tạo ra mô hình Point Cloud với mật độ siêu dày đặc, tái tạo chính xác từng chi tiết của công trình và địa hình.
Xuyên Thấu Tán Lá
Công nghệ đa phản xạ (Multi-return) giúp tia laser lách qua lá cây để chạm tới mặt đất, hỗ trợ xuất bản đồ DEM.
IMU & RGB Tích Hợp
Dung hợp cảm biến quán tính IMU và Camera RGB để gán màu sắc thực tế (True-color) cho từng điểm dữ liệu Laser.
1. Công nghệ LiDAR: Kiến tạo Đám mây điểm (Point Cloud) 3D siêu chi tiết
Sự khác biệt lớn nhất của phương pháp đo LiDAR so với phép trắc địa bằng ảnh chụp (Photogrammetry) là khả năng thu thập dữ liệu 3D trực tiếp. GDU PLI01 sử dụng chùm tia laser phát quét liên tục bề mặt bên dưới, tính toán thời gian phản hồi (Time of Flight) để cho ra hàng triệu điểm ảnh không gian mỗi giây.
Kết quả thu được là một Đám mây điểm (Point Cloud) vô cùng chi tiết, phản ánh chính xác kích thước, thể tích và hình dáng của các tòa nhà, cầu đường hay khu mỏ khai thác. Điều này giúp các kỹ sư tiết kiệm hàng tuần lễ đo đạc thủ công tại hiện trường phức tạp.
2. Sức mạnh Multi-return: Xuyên thấu tán lá, đo đạc địa hình thực (DEM)
Khi khảo sát ở những khu vực rừng núi rậm rạp, camera quang học thông thường chỉ chụp được bề mặt tán cây (DSM). Tuy nhiên, với công nghệ Đa phản xạ (Multi-return) trên PLI01, một tia laser phát ra có thể nhận về nhiều tín hiệu phản hồi.
Tín hiệu đầu tiên chạm vào ngọn cây, tín hiệu thứ hai chạm vào cành, và tín hiệu cuối cùng lách qua khe hở để chạm mặt đất. Phần mềm xử lý sẽ dễ dàng bóc tách lớp thực vật bên trên, cung cấp cho các nhà quy hoạch và kỹ sư lâm nghiệp một Mô hình độ cao kỹ thuật số mặt đất (DEM) chân thực nhất.
3. Dung hợp cảm biến: IMU độ chính xác cao & Camera RGB
Một hệ thống LiDAR chất lượng không chỉ nằm ở đầu phát Laser, mà còn phụ thuộc vào khả năng định vị. GDU PLI01 tích hợp sẵn một Hệ thống định vị quán tính (IMU) độ chính xác siêu cao và tương thích đồng bộ với hệ thống RTK của máy bay, giúp khóa chặt tọa độ từng điểm laser với sai số chỉ tính bằng centimet (cm).
Đồng thời, thiết bị được gắn kèm một Camera RGB độ phân giải cao. Trong quá trình quét laser, camera RGB sẽ liên tục chụp ảnh bề mặt. Thuật toán phần mềm sau đó sẽ “nhuộm màu” (Colorize) các điểm laser bằng màu sắc thực tế từ ảnh chụp, tạo ra một sa bàn 3D không chỉ chuẩn xác về kích thước mà còn sống động, chân thực về mặt thị giác.
4. Bảng thông số kỹ thuật GDU PLI01 LiDAR
GDU PLI01 là sự kết tinh của cơ khí chính xác và công nghệ quang học đỉnh cao. Dưới đây là bảng thông số tham khảo cho module tải trọng chuyên ngành trắc địa này:
| Tính năng kỹ thuật | Chi tiết cấu hình |
|---|---|
| Loại tải trọng | Hệ thống quét Laser (LiDAR) tích hợp IMU và Camera quang học (RGB). |
| Công nghệ Phản xạ (Returns) | Hỗ trợ Đa phản xạ (Multi-return), tối ưu để xuyên qua thảm thực vật rậm rạp. |
| Mật độ quét (Point Rate) | Hàng trăm ngàn điểm quét/giây. Hỗ trợ các chế độ quét lặp và quét không lặp. |
| Camera RGB gán màu | Tích hợp cảm biến ảnh sắc nét, cung cấp dữ liệu True-color cho Point Cloud. |
| Độ chính xác Hệ thống (IMU) | IMU đẳng cấp công nghiệp kết hợp định vị RTK mang lại sai số góc cực thấp. |
| Thiết bị tương thích | Các dòng máy bay tải trọng nặng của GDU (Ví dụ: GDU S400E). |
5. Chuyên gia Tích hợp Giải pháp Trắc địa B2B tại Adrone
- ✅ Giải pháp Trắc địa Toàn diện: A Drone tư vấn cấu hình đồng bộ bao gồm Máy bay (UAV) + Tải trọng LiDAR PLI01 + Trạm phát sóng RTK đảm bảo độ chính xác cao nhất cho dự án của bạn.
- ✅ Hiệu chuẩn (Calibration) Chuyên sâu: Kỹ thuật viên hỗ trợ hiệu chuẩn IMU và định dạng lại trục tọa độ Camera – Laser trước khi bàn giao thiết bị.
- ✅ Chuyển giao Công nghệ Phần mềm: Đào tạo đội ngũ của doanh nghiệp cách thu thập dữ liệu thô (.las, .pcd) và xử lý hậu kỳ (Post-processing) trên các phần mềm vẽ bản đồ chuyên dụng.
- ✅ Hàng Chính hãng 100%: Thiết bị đầy đủ Hóa đơn VAT, Giấy chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ), hỗ trợ bảo hành B2B ưu tiên.
