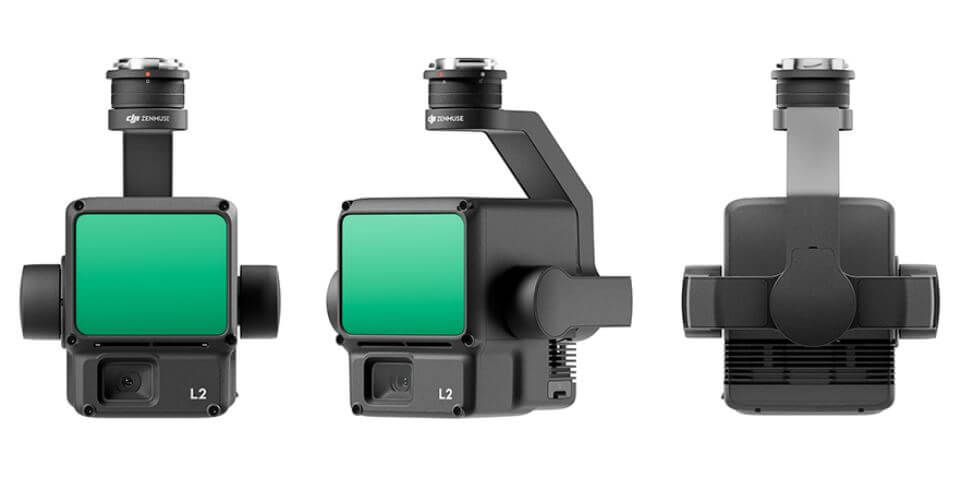

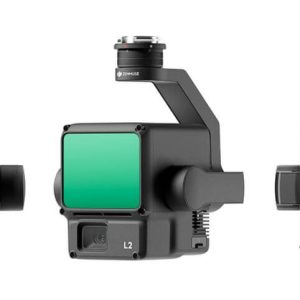

Thu thập dữ liệu không gian 3D chưa bao giờ chính xác và hiệu quả đến thế. DJI Zenmuse L2 là hệ thống tải trọng LiDAR thế hệ mới, tích hợp hoàn hảo mô-đun LiDAR tiên tiến, hệ thống IMU tự phát triển có độ chính xác cao và một camera RGB 4/3 CMOS sắc nét vào chung một ngàm Gimbal 3 trục.

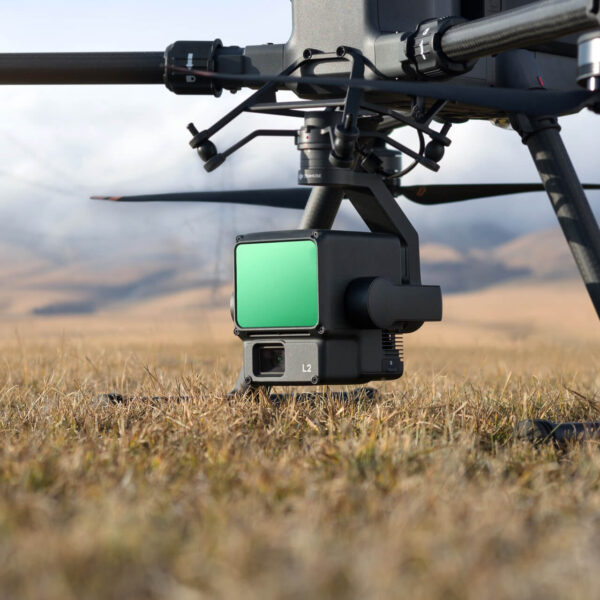

Được thiết kế để tối ưu hóa trên nền tảng máy bay công nghiệp DJI Matrice 350 RTK và Matrice 300 RTK, Zenmuse L2 mang đến giải pháp trắc địa, khảo sát địa hình và kiểm tra cơ sở hạ tầng với độ tin cậy tuyệt đối, giúp doanh nghiệp tiết kiệm hàng trăm giờ lao động thực địa.
Tầm Đo 250m
Khả năng phát hiện mục tiêu ở khoảng cách 250m (độ phản xạ 10%, 100 klux). Bao phủ 2.5 km² trong một chuyến bay.
5 Lần Phản Hồi
Hỗ trợ tới 5 returns, cho phép tia laser đâm xuyên qua các thảm thực vật rậm rạp để lập bản đồ mặt đất (DEM) cực chuẩn.
IMU Siêu Nhanh
IMU tự phát triển không cần thời gian làm nóng (Warm-up). Bật máy là có thể bay và làm việc ngay lập tức.
1. Hiệu suất LiDAR vượt trội: Thu thập đám mây điểm cực đặc
Mô-đun LiDAR trên Zenmuse L2 được nâng cấp mạnh mẽ, mang lại khả năng đo đạc với mật độ điểm dày đặc. Với tốc độ phát xạ lên đến 240.000 điểm/giây và hỗ trợ tối đa 5 lần phản hồi (5 Returns), thiết bị có thể tạo ra tối đa 1.200.000 điểm dữ liệu mỗi giây. Điều này đặc biệt hữu ích khi khảo sát các khu vực rừng núi, tia laser có thể dễ dàng xuyên qua các khe hở của tán lá để bắt chính xác dữ liệu địa hình mặt đất thực tế.
Kích thước điểm tia laser (Spot size) được thu nhỏ chỉ còn 4×12 cm ở khoảng cách 100m (bằng 1/5 so với thế hệ L1), giúp M350 RTK nhận diện rõ nét các vật thể mỏng manh như đường dây điện cao thế hay cành cây nhỏ.
2. Hệ thống IMU tự phát triển: Chìa khóa của sự chính xác
Trong khảo sát LiDAR, hệ thống đo lường quán tính (IMU) đóng vai trò sống còn trong việc bù đắp các rung lắc và chuyển động của máy bay. DJI đã trang bị cho L2 một hệ thống IMU hoàn toàn mới do chính hãng phát triển. Điểm đáng giá nhất của IMU này là không cần thời gian làm nóng (Warm-up) như các thiết bị truyền thống. Chỉ cần khởi động máy bay là hệ thống đã sẵn sàng thu thập dữ liệu với độ chính xác theo phương ngang là 5cm và phương dọc là 4cm.
3. Camera RGB 4/3 CMOS: Tô màu đám mây điểm chân thực
Để tạo ra các mô hình 3D trực quan, Zenmuse L2 tích hợp một camera RGB cảm biến 4/3 CMOS độ phân giải 20MP. Camera này không chỉ chụp ảnh sắc nét để tạo bản đồ quang học (Photogrammetry) mà chức năng chính của nó là “tô màu” (Colorize) cho các đám mây điểm LiDAR theo thời gian thực.
Đặc biệt, camera sử dụng màn trập cơ học (Mechanical Shutter) giúp loại bỏ hoàn toàn hiện tượng méo hình (Rolling Shutter) khi bay ở tốc độ cao. Khoảng thời gian chụp liên tiếp cũng được rút ngắn xuống chỉ còn 0.7 giây, đảm bảo độ phủ lấp (Overlap) hoàn hảo cho mọi bức ảnh.
4. Bảng thông số kỹ thuật DJI Zenmuse L2
| Thông số kỹ thuật | Chi tiết cấu hình |
|---|---|
| Tương thích máy bay | DJI Matrice 350 RTK, DJI Matrice 300 RTK (Yêu cầu RC Plus) |
| Tầm phát hiện LiDAR | 250m (@10% phản xạ, 100 klux) / 450m (@50% phản xạ, 0 klux) |
| Tốc độ phát xạ đám mây điểm | Hỗ trợ 5 Returns (Tối đa 1.200.000 điểm/giây) |
| Độ chính xác hệ thống | Phương ngang: 5cm / Phương dọc: 4cm (Ở độ cao 150m) |
| Hệ thống Camera RGB | Cảm biến 4/3 CMOS, 20 MP, Màn trập cơ học |
| Tiêu chuẩn bảo vệ / Trọng lượng | Kháng nước bụi IP54 / Nặng xấp xỉ 900g |
5. Giải pháp lập bản đồ 3D chuyên nghiệp tại A Drone
- ✅ Quy trình khép kín: Tư vấn gói giải pháp đồng bộ từ thu thập dữ liệu (Matrice 350 + Zenmuse L2) đến phần mềm kết xuất 3D (DJI Terra).
- ✅ Đào tạo trắc địa thực chiến: Kỹ thuật viên A Drone trực tiếp chuyển giao công nghệ, hướng dẫn bay lập trình (Mapping/Corridor) và hậu kỳ xử lý Point Cloud.
- ✅ Pháp lý & Cấp phép bay: Hỗ trợ hoàn thiện hồ sơ xin giấy phép bay Flycam cho các dự án đo đạc địa hình, hầm mỏ.
- ✅ Bảo hành chính hãng B2B: Thiết bị được bảo hành điện tử chính hãng DJI Enterprise, hỗ trợ kỹ thuật xử lý lỗi 24/7.
